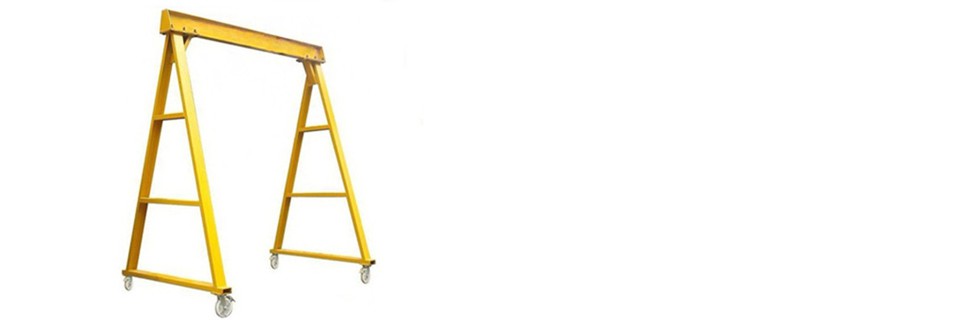

Samling af 5 tons simpel portalkran

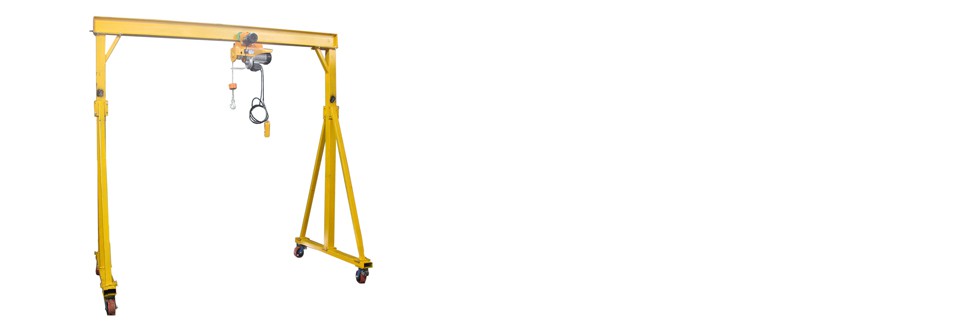

Montering af5 tons simpel portalkran

1. Begrebet samling

Ethvert stykke maskineri og udstyr er sammensat af mange dele, en proces med at kombinere flere kvalificerede dele til komponenter i henhold til de specificerede tekniske krav, eller kombinere flere dele og komponenter til maskiner og udstyr og fremstille kvalificerede produkter efter justering og test. kaldet forsamling.

Montering er den sidste proces i maskinfremstilling, så det er nøglen til at sikre, at maskinen opfylder forskellige tekniske krav. Kvaliteten af ​​montagearbejdet spiller en vigtig rolle for produktets kvalitet.

2. Monteringsproces

(1) Forberedelser før montering

① Studer og gør dig bekendt med de tekniske forhold i montagetegningen, og forstå strukturen og delefunktionerne af den 5 tons simple portalkran samt forbindelsesforholdet.

② Bestem monteringsmetoden, proceduren og det nødvendige værktøj.

③ Saml og rengør delene.

(2) Samling

Montering kan opdeles i komponentmontage, delmontage og generalmontage, og hele montageprocessen skal udføres i rækkefølge.

① Komponentsamling Et antal dele er installeret på en basisdel for at danne en komponent. For eksempel er en transmissionsaksel i en reduktionsgear en komponent, der er samlet af aksler, gear, nøgler og andre dele.

② Komponentsamling En komponent (uafhængig mekanisme) dannes ved at installere flere dele og komponenter på en anden basisdel.

③ Generel montering Betjeningen med at kombinere flere dele, komponenter og dele til en hel maskine kaldes generel montering.

(3) Krav til montagearbejde

① Ved montering skal du kontrollere, om formen og dimensionsnøjagtigheden af ​​de dele, der er relateret til samlingen, er kvalificerede, kontrollere, om der er deformation, beskadigelse osv., og være opmærksom på forskellige mærker på delene for at forhindre forkert samling.

② Der tillades ingen mellemrum for fast forbundne dele. De bevægelige dele kan bevæge sig fleksibelt og jævnt i den angivne retning under normal frigang, og der bør ikke være nogen hop.

③ Kontaktfladerne på de bevægelige dele (eller dele) skal være tilstrækkeligt smurt, og hvis der er et oliekredsløb, skal det frigøres.

④ Der må ikke være lækage efter samling af forskellige rør og tætningsdele.

⑤ Før prøvekørslen skal du kontrollere pålideligheden af ​​forbindelsen af ​​hver komponent og fleksibiliteten i bevægelsen, om hvert kontrolhåndtag er fleksibelt, og om håndtagets position er i en passende position; før prøvekørslen skal den udføres gradvist fra lav hastighed til høj hastighed.

3. Typisk komponentsamlingsmetode

(1) Samling af skruer og møtrikker

Samlingen af ​​skruer og møtrikker er samlet med gevindforbindelser, som er meget udbredt i maskinfremstilling. Det er nemt at samle og skille ad og udskifte, og det er nemt at samle og skille ad mange gange. Forholdsregler ved montering af skruer og møtrikker:

① Gevindpasningen skal kunne skrues frit i med hånden. Er den for stram, vil tråden blive bidt, og hvis den er for løs, knækker tråden efter at være blevet belastet.

② Endefladen af ​​møtrikken skal være vinkelret på gevindets akse, så kraften kan påføres jævnt.

③ Når du samler en gruppe skruer og møtrikker, for at sikre ensartet kraft på delenes modstående overflade, skal de strammes i henhold til visse krav og bør ikke strammes helt på én gang, men skal strammes to eller tre gange gange i rækkefølge.

④ Til gevindforbindelser, der arbejder under variable belastninger og vibrationsbelastninger, skal der anvendes anti-løsne sikkerhedsanordninger.

(2) Samling af rullelejer

Samlingen af ​​rullelejer er for det meste en lille interferenspasning, som normalt presses med en håndhammer eller en presse under montering. Når lejet er samlet på akslen, skal der påføres kraft på endefladen af ​​den indre ring gennem pakningen; når lejet er samlet i hullet i kroppen, skal kraften påføres endefladen af ​​den ydre ring; Endefladerne på de indre og ydre ringe skal sættes under tryk på samme tid.

Hvis der ikke er en speciel pudemanchet, kan du også bruge en håndhammer eller en kobberstang til at banke symmetrisk og jævnt ind langs periferien af ​​lejets endeflade, og kraften bør ikke være for stor.

Hvis lejet og akslen har en stor interferenspasning, kan lejet hejses i varm olie ved 80-90 grader til opvarmning og derefter samles, mens det er varmt.


4. Krav til nedtagningsarbejde

(1) Til demonteringsarbejdet af5 tons simpel portalkran, bør operationssekvensen overvejes på forhånd i henhold til forskellen i dens struktur, for at undgå inversion eller voldsom demontering og banke i et forsøg på at spare problemer, hvilket resulterer i beskadigelse eller deformation af delene.

(2) Demonteringsrækkefølgen bør være modsat rækkefølgen for montering.

(3) Ved adskillelse skal det anvendte værktøj sikre, at de kvalificerede dele ikke bliver beskadiget, og det er strengt forbudt at ramme delenes arbejdsflade direkte med en håndhammer.

(4) Ved adskillelse skal delenes løsneretning tydeligt identificeres.

(5) De adskilte dele skal placeres på en velordnet og regelmæssig måde og placeres sammen i overensstemmelse med den originale struktur og markeres på de matchende dele for at undgå forvirring. Skruen og de lange skaftdele skal hejses for at forhindre deformation.
